焊接應力和變形的基本原理
學電焊，電焊工培訓學校，電焊工證怎么選？來河南吉力電焊培訓學校費用低：管道氬電聯學習3800一月(別的學校都6/7千)技術高：學了高級管道下向，管道自動焊畢業分配別的學校做焊培老師(他們都沒見過)沒有錢：(先學習畢業后交學費)掙錢慢：免費國外安置月薪2萬起。考焊工證一周一次，出證快不耽誤事！
一、焊接溫度場
焊接溫度場是指在焊接熱源的作用下,焊件每一點的溫度分的綜合狀況可以將相同溫度的各點連線形成等溫線,不同溫度的等溫線綜合起來,可形象的表示溫度場溫度場沿?zé)嵩匆苿?dòng)方向等溫線分布不對稱于熱熱源前面溫度場的等溫線密集,溫度梯度大,熱源后面等溫線稀疏,溫度梯度小,即溫度下降較慢不均勻的溫度分布使得焊接接頭在加熱冷卻過程中產生了不同應變和應力,不僅如此,在加熱冷卻過程中,金屬還會發生顯微組織的轉變,溫度場不僅直接通過熱應變,而且還間接通過隨金屬狀態和顯微組織變化引起的相變、應變決定焊接殘余應力
二、金屬桿件在溫度變化時產生的應力和變形

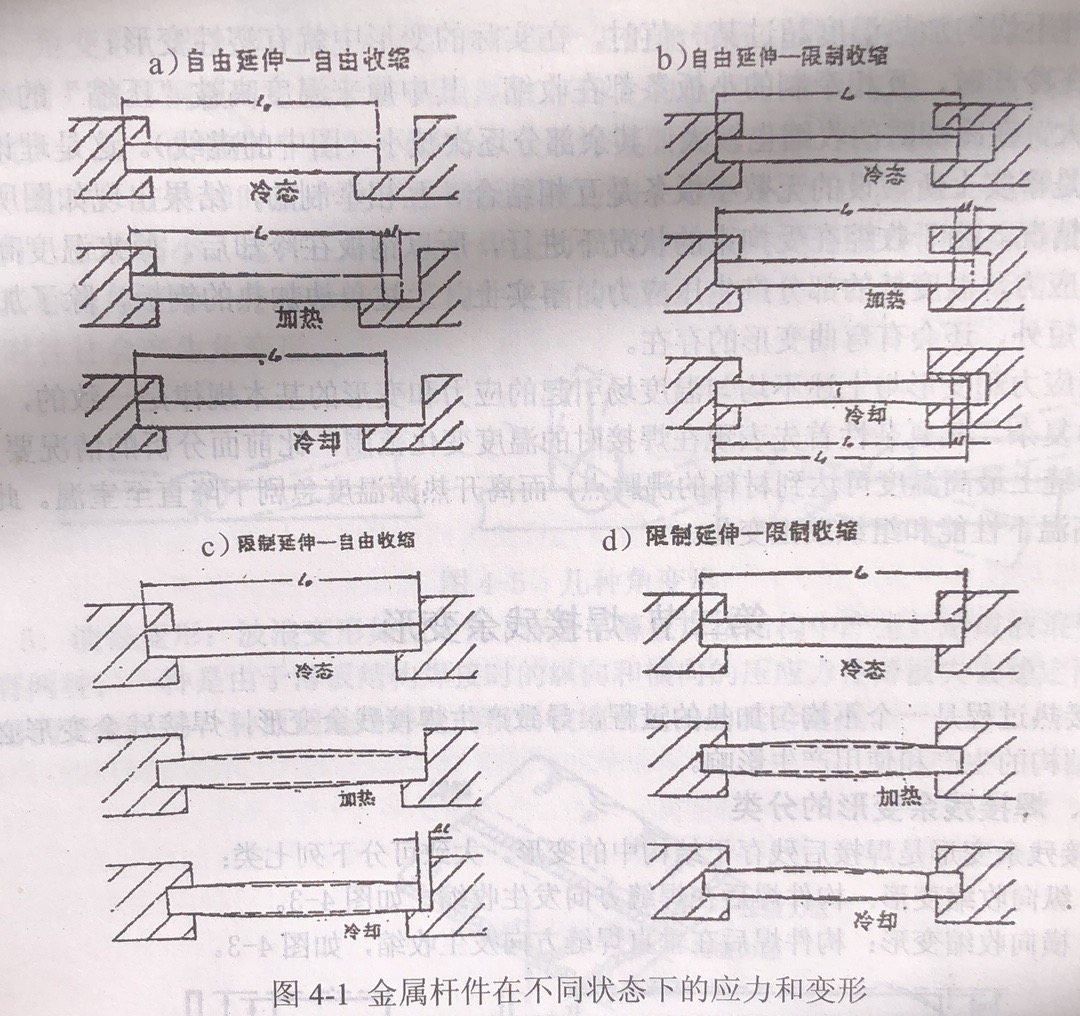

焊接是一個不均勻的加熱過程,焊接接頭各部位加熱和冷卻時尺寸變化和組織變化各不相同,比較復雜,為了更好地理解焊接應力變形的基本概念,現以一根金屬桿在加熱、冷卻過程中的四種狀態來進行討論
1.金屬桿件處于自由延伸一自由收縮狀態,如圖4-a,鋼棒被加熱而自由延伸在冷卻時又自由收縮而恢復到原始長度,在整個過程中不存在延伸阻力和收縮阻力,因此在鋼棒內不存在內應力也無最終尺寸變化
2.金屬桿件處于自由延伸一限制收縮狀態,如圖4-1b,鋼棒被加熱時自由延伸而在冷卻時其收縮卻受到限制,這樣冷卻后在鋼棒內將產生拉應力,當拉應力大于該材
料的抗拉強度時,導致鋼棒斷裂
3.金屬桿件處于限制延伸一自由收縮狀態,如圖lc.鋼棒受熱時不能自由延而產生壓應力:隨著加熱溫度的提高,屆服極限隨之下降,并導致“鍛粗”,隨之壓應力下降,在冷卻時對收縮沒有限制,“鍛粗部位又不能恢復原態,故鋼棒將縮短,不存在殘余應力
4.金屬桿件處于限制延伸一限制收縮狀態,如圖4-1d,加熱時鋼棒的延伸受到限制,產生壓應力隨著溫度的增加,鋼棒的屈服極限下降,直至產生“粗”隨之壓應力減小,在冷卻時,鋼棒的收縮受到限制,導致在鋼棒內產生拉應力(收縮應力)
三、不均勻加熱及焊接過程引起的應力和變形

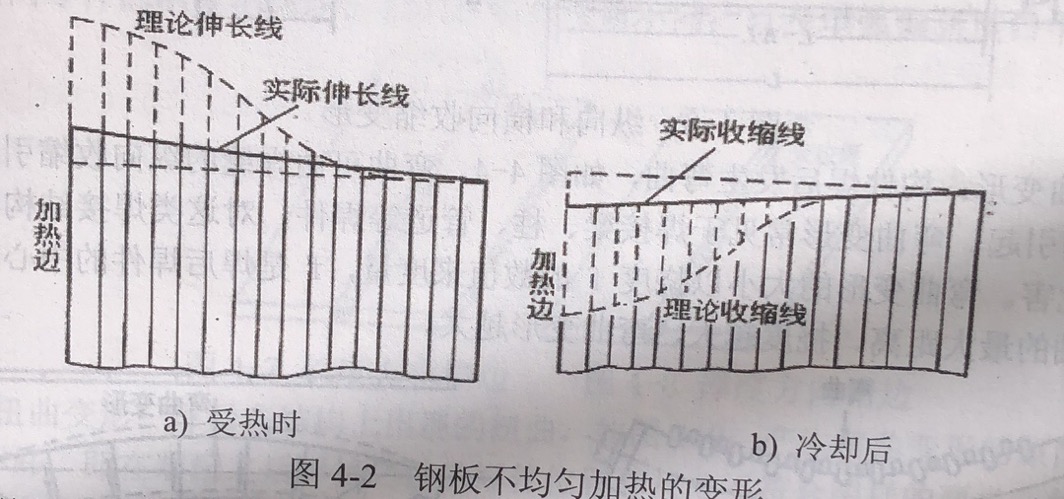

假設有一塊鋼板,如圖4-2,它是由許多可以自由伸縮的小板條組成。若在鋼板的一側加熱,由于是不均勻加熱,距加熱邊越遠的小板條受熱溫度越低由于金屬受熱時的伸長量與溫度成正比,因此,它們的伸長將相似于溫度分布曲線的形狀(圖中的虛線)
這是理論伸長曲線,但是事實上所假設的無數小板條是互相結合互相牽制的因此溫度高、伸長量大的板條要受到溫度低、伸長量小的板條壓縮:而溫度低,伸長小的要受到溫度高、伸長量大的板條的拉伸,故實際上鋼板加熱時伸長的情況為圖中實線所示。這種不均勻加熱溫度超過某一值時,在實際的變形中就有塑性變形。
鋼板在冷卻時,互相牽制的小板條都在收縮,其中原來溫度高被“壓縮”的小板條的伸長量大,在冷卻時的收縮也較大,其余部分逐次減小(圖中的虛線)這是理論收縮曲線,但是事實上所假設的無數小板條是互相結合,互相牽制的,結果出現如圖所示的實際變形情況,由于收縮在受拘束的狀況下進行,所以鋼板在冷卻后,原來溫度高的分產生拉應力,溫度低的部分產生壓應力事實上,上述單邊加熱的鋼板,除了加熱達的縱向縮短外,還會有彎曲變形的存在焊接應力和變形與上述不均勻溫度場引起的應力和變形的基本規律是一致的但是前者更為復雜,其復雜性首先表現在焊接時的溫度變化范圍,比前面分析的情況要大得多在焊縫上最高溫度可達到材料的沸騰點而離開熱源溫度急劇下降直至室溫此外,金屬在高溫下性能和組織發生變化
